一、操作说明：

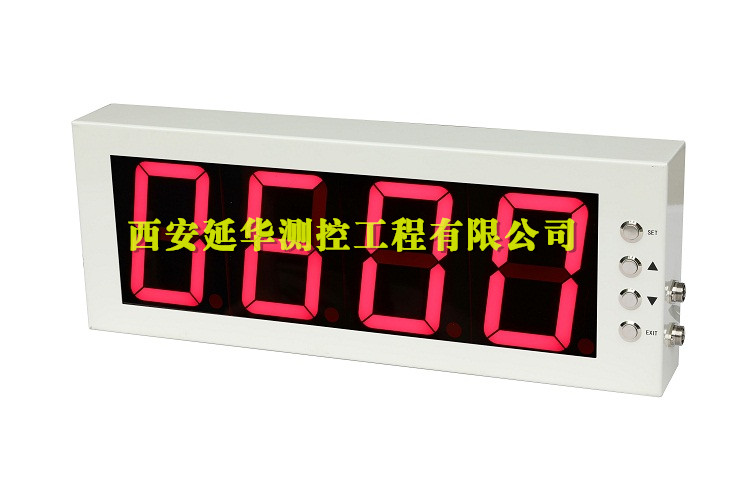

1． 面板上按键从上到下排列依次为：SET（设置）、 ▲（增加）、▼（减少）、EXIT（返回）。
2． 通电后在基本显示状态下，按“SET”键保持3秒，仪表进入设置状态，显示设置菜单，按▲或▼键翻页选择设置菜单（显示含义如下表1所示）。（在设置状态下，按“EXIT”键可随时返回到基本显示状态。）
3． 找到所要设置的参数显示符号后，按“SET”键显示参数值，按▲键增加一个单位增量值、按▼减少一个单位增量值，按▲（或▼）不放，数据连续增加（或减少）。
4． 参数值设置完毕，按“EXIT”键返回到显示设置项目状态，再按“EXIT”键返回到基本显示状态。
5． 显示屏接入220VAC时，无信号输入显示Erro 。
6． 在使用温度下限报警功能时需注意，当温度值小于下限报警值但大于量程下限时报警，如果温度值≦量程下限时，下限报警不报警，避免无测量目标时，长时间下限报警影响操作工人的判断。
表1 菜单功能参数
| 序号 | 功能 | 显示符号 | 出厂默认值 | 说明 |
| 1 | 量程下限 | Sll | 400 | 用于设置输入信号的量程下限值。例如将4～20mA输入信号显示为400～1300，则应设置Sll=400，Slh =1300。设置范围-100～9999。首字符F代表负数。 |
| 2 | 量程上限 | Slh | 1300 | 用于设置输入信号的量程上限值。例如将4～20mA输入信号显示为400～1300，则应设置Sll=400，Slh =1300。设置范围0～9999。 |
| 3 | 滤波系数 | Lbs | 99 | 系数越大，数据输出越稳定，但响应速度也越慢，设置范围1～99。 |
| 4 | 峰值保持 | Fbc | 0 | 对某一被测参数连续采样N次，取其最大值作为本次采样值单位1=100毫秒。设置范围0～50。 |
| 5 | 下限报警 | All | 400 | 测量值小于All时下限报警继电器闭合。设置范围
-100～9999。首字符F代表负数。 |
| 6 | 上限报警 | Alh | 1300 | 测量值大于Alh时上限报警继电器闭合。设置范围
0～9999。 |
| 7 | 下限回差 | Ahl | 5 | 下限回差用于避免因测量输入值波动而导致报警频繁产生，测量值大于All+ Ahl下限报警继电器断开。设置范围为0～20。 |
| 8 | 上限回差 | Ahh | 5 | 上限回差用于避免因测量输入值波动而导致报警频繁产生，测量值小于Alh – Alh上限报警继电器断开。设置范围为0～20。 |
| 9 | 误差补偿 | Lcb | 0 | 例如输入信号保持不变时，Lcb设为0时，仪表显示500；当Lcb设置为0010时，仪表显示510；当Lcb设置为F010时，仪表显示490。
首字符F代表负数。 |
二、接口说明：
1、报警继电器输出接口：上图5芯插头所示。
“1脚”和“2脚”为上限报警继电器输出触点。
“4脚”和“5脚”为下限报警继电器输出触点。
本接口为继电器常开触点，当报警时触点闭合，报警解除触点断开。
2、外部传感器插头接口：本接口连接测量仪表，上图4芯插头所示。
“1脚”输出-15VDC（GND）。
“2脚”输出+15VDC 给外部传感器供电。
“3脚”为负4～20mA。（外部传感器信号输入。）
“4脚”为正4～20mA。（外部传感器信号输入。）
本仪表将仪表信号和电源通过航空插头引出到仪表外部。
三、技术规格：
l 输入信号：4～20mA
l 输入阻抗：100Ω
l 显示范围：-100 ～9999
l 报警功能：上限、下限报警，二路继电器报警信号输出
l 继电器触点容量：3A250VAC、3A30DC
l 输出电源：15VDC（可选24VDC），500mA
l 电 源：220V±15％，50～60Hz
l 电源消耗：＜2W
l 使用环境：温度－20～+60℃，湿度≤90％R

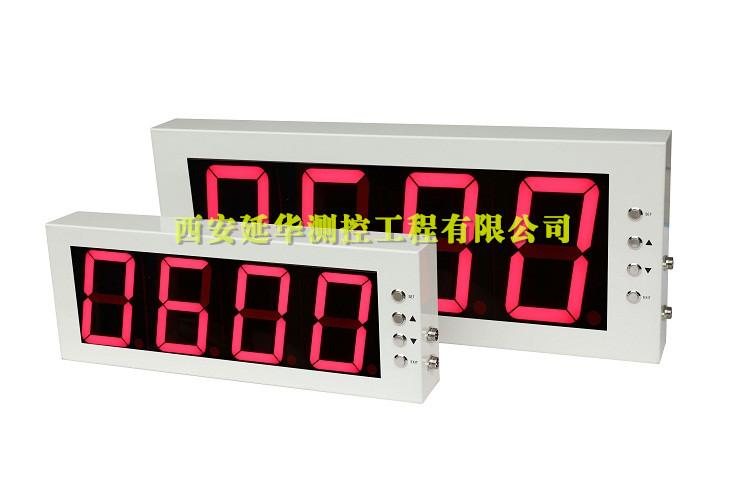

l 外形尺寸（5寸）：508mm（长）×190mm（高）×70mm（厚）
l 仪器重量（5寸）：4kg
l 外形尺寸（8寸）：701mm（长）×285mm（高）×70mm（厚）
l 仪器重量（8寸）：7kg
